Produktdescription
Maskinen är lämplig för att bearbeta alla typer av små och mellanstorleks skäfts- och plattformarbetsstycken, och kan också snedra varierande trådar, cirkelbågar, cirkelkoner, in- och ytsidor av roterande kroppar. Denna maskin används allmänt inom sanering, ventil, elektronik, instrument, bil, motorcykel, lager mm.

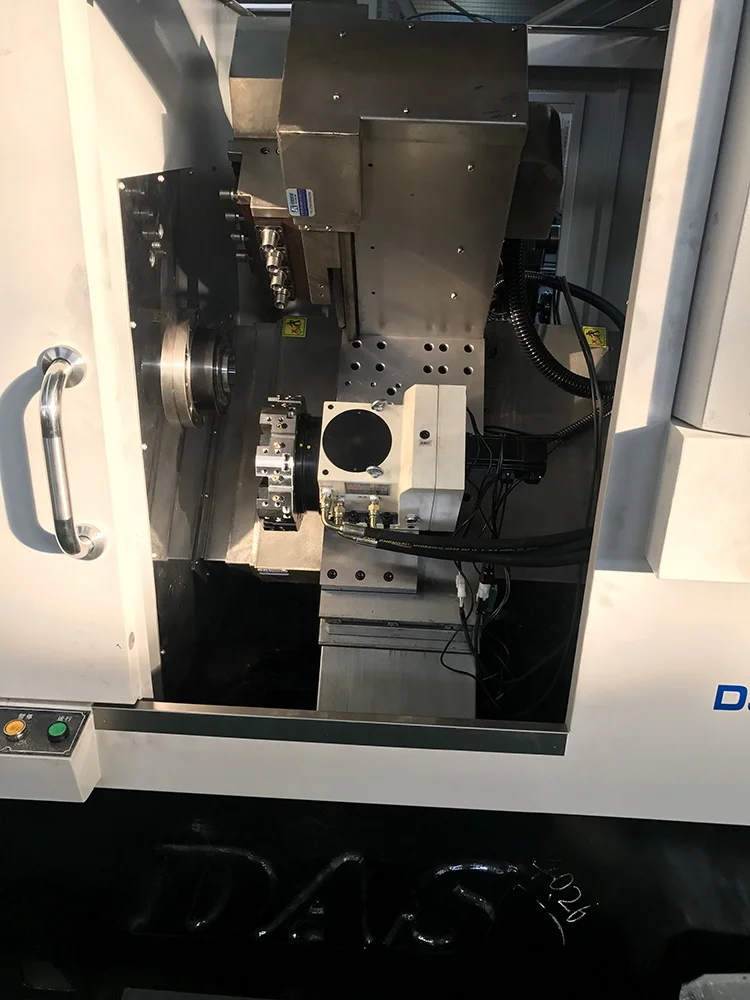

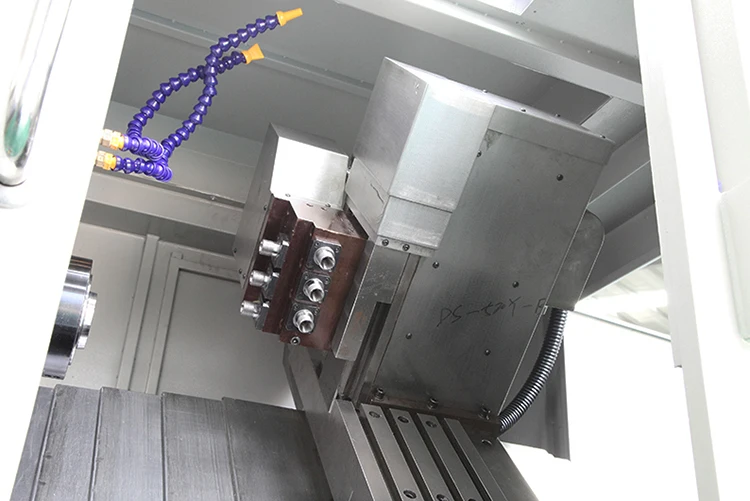

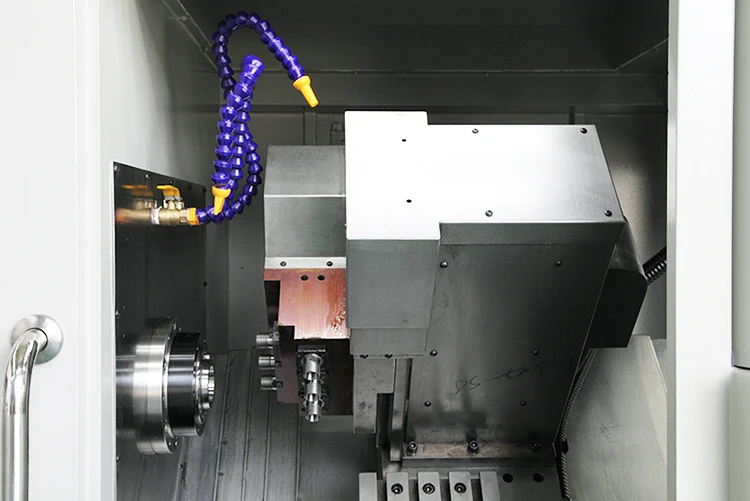

Y-axelstyp vändcenter (lutande säng, fräsarmotor)
-X-axeln till 1040 mm. - Basen gjuts med hjälp av hartsbunden sand, med 45° lutning, lätt att använda och avlägsna fläckar;
- Drivdelen använder Taiwan HIWIN/PMI P3-nivåer ballscrew, och använder typ 35 linjära räls för att förstärka stelheten;
- Högprecisionshuvudaxel från Taiwan; axelflängan kan direkt monteras med Φ160 treklorradssats som automatiskt centrerar olje tryck
klam eller andra kollet;
- Servomotor för spindelmotor, mer optimerad prestanda;
- Tillbehör importerade från Japan och Taiwan;
- Taiwanskt styrsystem, fyra-axel; Eller annan kontrollalternativ;
- Du kan använda 3x3 eller 4x4 integrerad effekthuvud, axel Y och C-funktioner, vilket gör det möjligt att utföra kombinerat skivning-fräsning, förenklar bearbetningen av komplexa produkter och minskar problem som orsakas av sekundärbearbetning samtidigt som produktens noggrannhet förbättras;
- Datorstödd automatisk smörjningssystem för att smörja linjeguide och bollvitsmånghal, garanterar tjänstelivet på guide och bollvitsmånghal;
- Fullständig skydd, vackert och enkelt.
Namn |
DS-5Y |
DS-6Y |

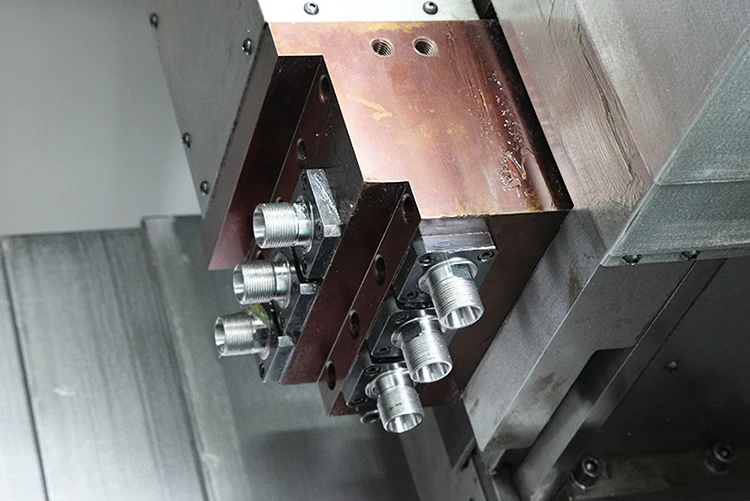

Typ av monteringsverktyg |
Gangtyp + motorhuvud |
Gangtyp + motorhuvud |
Närliggande verktyksbytestid (s) |
0.3 |
0.3 |
Verktyksbytestil |
Slumpmässig |
Slumpmässig |
Fyrkantig knivhållare (mm) |
20x20 |
20x20 |
Runnande hål knivhållare (mm) |
ï¦20 |
ï¦20 |
Med fjäderklamsize |
5 tum |
6 tum |
Spindelfart (omg/min) |
1-4500 |
1-4500 |
Skruvbohring (mm) |
ï¦46 |
ï¦56 |
Mitthöjd (mm) |
56 |
56 |
Maximala diameter för rotation (mm) |
450 |
450 |
Spindelmotorstyrka (KW) |
5.5 |
7.5 |
Minsta systemupplösning |
0.001 |
0.001 |
Sträckan på X/Z-axeln (mm) |
1040/250 |
1040/250 |
X/Z-axeln snabb rörelsehastighet (m/min) |
24(Verkstadsinställning) |
24(Verkstadsinställning) |
X/Z-axeln Repetitiv positions noggrannhet (mm) |
±0.003 |
±0.003 |
Taper (mm) |
≤0.003/100 |
≤0.003/100 |
Kort position storlek (mm) |
â 除0.003 |
â 除0.003 |
X servomotor (KW) |
1.3 |
1.3 |
Z servomotor (KW) |
1.3 |
1.3 |
Hydraulstation (KW) |
0.75 |
0.75 |
Vattentankmotorstyrka (KW) |
180W |
180W |
Kylvattnastankens kapacitet (L) |
60 |
60 |
struktur av motorhuvud |
3*3/4*4 gear |
3*3/4*4 gear |
Servomotor för levande verktyg (KW) |
1.8 |
1.8 |
Hastighet för levande verktyg (varv/min) |
1-4500 |
1-4500 |
motorstyrka för drivhuvud (mm) |
5.5 |
5.5 |
Vikt (kg) |
2950 |
3000 |
Storlek (L*B*H mm) |
2250x1500x1950 |
2250x1500x1950 |
Effekt (KW) |
13 |
15 |
Lager
Huvudsakliga axelns lager och trådlagret lager använder strukturen från Japans NSK och Sveriges SKF, de tre första och den andra efter P4, per streckteknik används för att säkerställa.
Vertikal fjärrvärktygsständ
Tornen från Taiwan Liuxin, Xinlong och Indien Prageti har hög positionsprecision, låg arbetsbuller och kort verktygsbytetid.
Klassisk: knd1000t Förstärkning: siemens/fanuc/mitsubishi/taiwan ny generation
Smörjningssystem
